鍛鋼截止閥當前位置：首頁 > 鍛鋼截止閥

自密封鍛鋼截止閥

發布日期：[2018-08-13]     點擊率：
“Y”型自密封鍛鋼截止閥 自密封鍛鋼截止閥 Ｙ型鍛鋼截止閥

自密封鍛鋼截止閥應用規范 1、設計制造：按ANSI B16.34;API602 2、連接端尺寸 自密封截止閥 (1)承插孔尺寸按ANSI B16.11,JIS B2306 (2)螺紋端尺寸按ANSI B1.20.1:BS21:JIS BO203:S107/1 3、閥門檢驗和試驗：按API 598

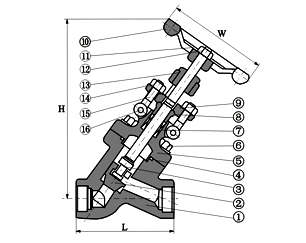

標準材質細表


序號零件名稱CStoASTMAStoASTMSStoASTM
A105F22F304(L)F316(L)
1閥體A105A182F22A182F304(L)A182F316(L)
2閥瓣A276420A276304A276304(L)A276316(L)
3閥桿A182F6A182F304A182F304(L)A182F316(L)
4墊片316夾柔性石墨316夾PTFE
5閥蓋A105A276 304A182F304(L)A182F316(L)
6螺栓A193B7A193B16A193B8A193B8M
7填料柔性石墨PTFE
8填料壓套A276410A182F304(L)A182F316(L)
9填料壓板A216WCBA351CF8
10手輪A197
11銘牌SS
12螺母A1942HA1944A1948A1948M
13閥桿螺母A276410
14螺母A1942HA1944A1948A1948M
15活節螺栓A193B7A193B16A193B8A193B8M
16銷釘柔性石墨PTFE
適用介質水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
適用溫度—29℃～425℃—29℃～550℃—29℃～200℃


注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)


NPS1/2＂3/4＂1＂11/4＂11/2＂2＂
L98111120140140170
H（開）175215254305305365
W100125160160180200
重量56.37.69.813.814.0
